Сборка и установка выдвижного ящика

Традиционное наполнение шкафов выдвижные ящики. Это идеальное решение для сортировки различных предметов и организации эргономичного хранения, когда та или иная принадлежность находится на своем месте и при необходимости легко находится и достается для использования. В статье мастер мебельщик расскажет, как собрать и установить выдвижной ящик в шкаф.

Что понадобится

Выдвижной ящик состоит из боковин, задней стенки, дна и фасада. Боковины и задняя стенка – из ДСП или МДФ. Для нетяжелых предметов дно вполне подойдет из оргалита. Если ящик будет эксплуатироваться под повышенными нагрузками, лучше отдать предпочтение ДСП или МДФ. В любом случае все составляющие ящика жестко соединяются между собой. Для сборки можно использовать отвертку, молоток и мебельный крепёж:

• Саморезы;
• Мебельные гвозди;
• Конфирматы;
• Эксцентриковые стяжки.

Саморезы не самый лучший вариант по прочности стяжки.

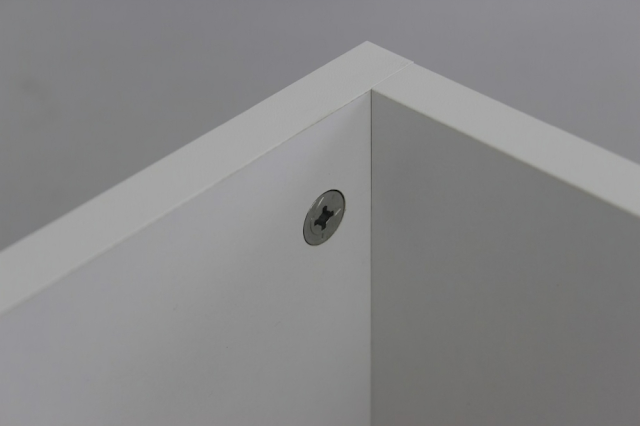

Для соединения боковин с задней стенкой лучше использовать конфирматы – шурупы с тупым концом и потайной головкой.

Но для них предварительно высверливают отверстия.

Что касается эксцентриковых стяжек, они требуются для скрытого крепления фасада. Эксцентриковая стяжка – разборный крепеж, состоящий из двух частей – штока и эксцентрика.

Шток скрепляет две детали, а эксцентрик стягивает.

Дно из оргалита прикручивают саморезами или прибивают небольшими гвоздями. Из ДСП или МДФ – фиксируют конфирматами.

Направляющие для установки ящика – это металлические профили, обеспечивающие крепление бокса к стенкам корпуса, его выдвижение и обратных ход. Сегодня доступны роликовые и шариковые. Первые обычно эксплуатируются под нагрузкой до 25 кг, не обеспечивают полное выдвижение, но в то же время недорогие и просто устроены. Вторые иначе называют телескопическими, включают несколько профилей, из одного выдвигается другой, а за подвижность планок отвечают шарики, выполняют те же функции, что и в подшипнике. Вы без проблем можете купить шариковые направляющие для ящиков с несущей способностью до 25, 30 кг и больше. Не такие шумные, как роликовые, позволяют ящику выдвигаться полностью, совместимы с устройствами мягкого задвижения и автоматического выката после нажатия на фасад. Единственное, дороже роликовых. Плюс в состав фурнитуры для сборки ящика входят ручка и винты для ее крепления.

Как собрать и установить

Чтобы определить где какая деталь, лучше разложить их все перед собой. Ящик состоит из двух боковин, передней и задней стенки, фасада и тонкого дна. Боковые стенки можно определить по большим отверстиям для минификсов. Передние  и задние стенки имеют отверстие только на торцах. Фасад с отверстием для ручки, а донышко вы не должны перепутать с чем-то ещё).

Собираем каркас ящика на конфирматы.

Если фасад ящика с ручкой, то предварительно прикручиваем к нему ручку.

С внутренней стороны фасада ящика вкручиваем штоки от эксцентриков

В большие отверстия в каркасе ящика устанавливаем оставшиеся части от эксцентриков в положение "открыто" (стрелка должна указывать в сторону соединения)

Устанавливаем фасад ящика.

Поворачиваем эксцентрики в положение "закрыто" (стрелка против направления соединения).

Крепим дно ящика на гвоздики.

Разделяем направляющие ящика на две части.

Для этого нужно с усилием отогнуть пластиковый чёрный язычок.

Узкие части направляющих устанавливаем на боковины ящика согласно разметке карандашом, которая должна быть по центру направляющих.

Саморезы необходимо закрутить в точки на этой линии. Направляющие должны упираться в фасад ящика.  С помощью самореза в овальном отверстии можно регулировать высоту расположения ящика в пределах нескольких миллиметров, если ящик будет установлен немного неровно.

Широкие части направляющих устанавливаем на корпус шкафа.

Непосредственно монтируют ящик, соединяя две части направляющих друг с другом. При монтаже ответную часть вставляют в несущую до щелчка.

После защелкивания проверяют, как работают направляющие. Выдвижение должно быть свободным, легким, как и обратный ход. Также проверяют, ровно ли установлен ящик, при необходимости регулируют его, после чего все крепежи затягивают.

Сборку выдвижного ящика нельзя назвать сложной, когда есть все составляющие, фурнитура, подготовлены инструменты.
